DAB DTRON 3 35/120, 230 V
Ponorná domácí vodárna včetně externí ovládací jednotky. Vhodné pro ruční zálivku. Připojení 5/4", Qmax = 7,2 m3/hod, Pmax = 0,37 MPa, P2 = 0,6 kW Více
Výrobce: DABKód produktu: 50326Doprava a platba
16 273 Kč s DPH
Ponorná domácí vodárna včetně externí ovládací jednotky. Vhodné pro ruční zálivku. Připojení 5/4", Qmax = 7,2 m3/hod, Pmax = 0,37 MPa, P2 = 0,6 kW Více
Výrobce: DABKód produktu: 50326Doprava a platba
Použití
Domácí vodárna po okraj nabitá technologiemi. Čerpadlo maximálně zjednoduší a zefektivní používání vody z jímek a studní. Optimální je pro zásobování letního vodovodu pro zásobování vodovodních zásuvek alternativně pro mikrozávlahu v podobě kapkovací hadice a externích kapkovačů. Automatická vodárna bez nutnosti doplnění spínacího prvku a s integrovanou tlakovou vyrovnávací nádobou. Vodárna automaticky sepne při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Součástí je také odvzdušňovací ventil pro snazší uvedení do provozu a přetlakový ventil, který předchází vodním rázům. Zapínací tlak vodárny je 2,4 bar (nastavitelný). Regulátor Com Box, který je součástí dodávky, umožňuje nastavení vypínacího tlaku a řídí alarmy. Pomocí dodaného příslušenství můžete snadno nastavit sací výšku v rozsahu 3,5 - 8 cm. Čerpadlo lze provozovat zcela, nebo jen částečně ponořené, ve vertikální, ale i horizontální instalaci.Specifikace
SYSTÉM OCHRAN A KONTROL VODÁRNY DTRON
Ochrana před přetížením:
Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.
Automatická ochrana proti chodu nasucho:
Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 20 sek. vyhodnocen suchý chod a vodárna se vypne. Po 1/2 hodině vykoná první čerpací pokus trvající 20 sekund, toto se opakuje od 1. do 48 pokusu. . Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 11 cm.
Kontrola průtoku:
Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována), alternativně se restartuje po 12 hod sama. Pro spuštění je nutné zajistit minimální průtok 2 l/min.
COM BOX:

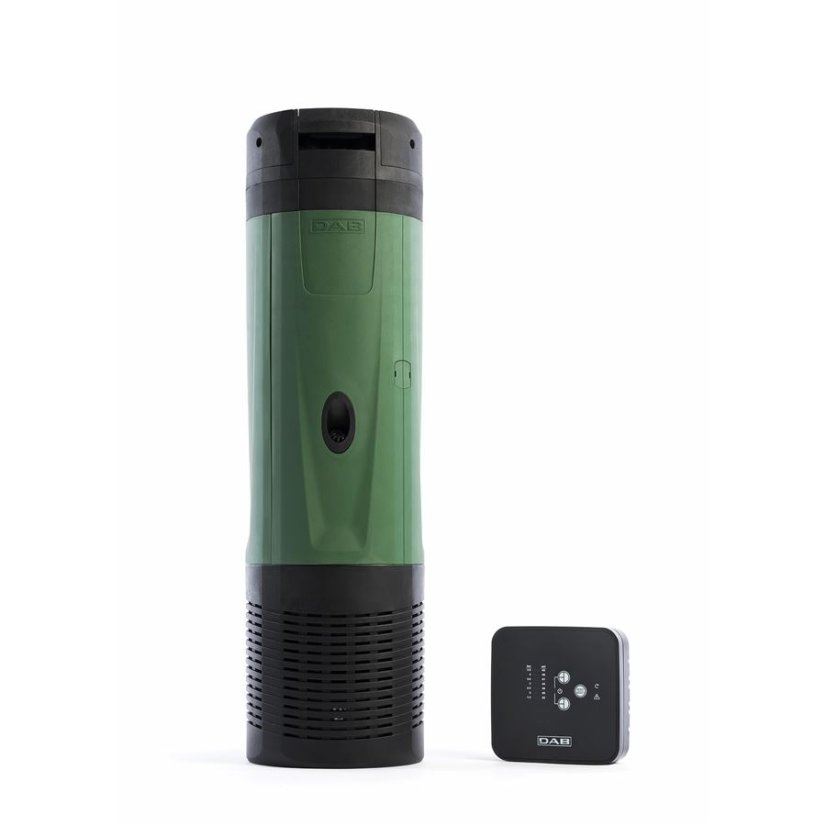

Sada vodárny DTRON 3 je doplněna o externí ovládací a infomativní jednotku COM BOX. Jednotka umožńuje režim MONITOR a režim SETUP.
Režim setup umožňuje nastavit:
- aktuálním tlaku na výtlačném hrdle vodárny,
- stavu napájení motoru
- alarmy
- propojení
Režim monitor informuje o:
- nastavení zapínacího tlaku
- manuálně zapnout motor čerpadla
- aktivovat/deaktivovat připojení mezi COM BOX a DTRON 3
- aktivovat/deaktivovat funkci ANTICYCLING (vypnutí čerpadla při příliš častém spínání)
- deaktivovat/aktivovat funkční činnost čerpadla
Parametry
Automatická vodárna | Ano |
---|---|
Automatické vypnutí čerpadla | Ano |
Automatické zapnutí čerpadla | Ano |
Automatický reset | Ano |
Hloubka ponoru max. | 15 m |
Hmotnost | 11,6 kg |
Horizontální instalace | Ano |
Jmenovité napětí (U) | 230 V |
Jmenovitý příkon motoru (P1) | 0,9 kW |
Jmenovitý proud (I) | 4,0 A |
Jmenovitý výkon motoru (P2) | 0,6 kW |
Krytí IP | 68 |
Materiál - oběžná kola | technopolymer |
Monoblokové provedení | Ano |
Náhradní díly k dispozici | Ano |
Objem vnitřní tlakové nádoby | 0,04 l |
Ochrana proti přetížením | Ano |
Odvzdušňovací ventil | Ano |
Počet oběžných kol | 3 |
Připojovací závit (vnitřní) | 5/4 " |
Rozběhový kondenzátor (interní) | Ano |
Rozměry - délka | 651 mm |
Sací výška | 0,035 až 0,08 m |
Součástí kabel (zástrčka,vidlice) | Ano |
Teplota čerpaného média | 0-50 °C |
Třída izolace | F |
Typ Dopravy | XL |
Typ závitu | BSPP (válcový) |
Vertikální instalace | Ano |
Vnější průměr | 185 mm |
Vypínací tlak | 3,8 bar |
Výrobce | DAB |
Zapínací tlak | 2,4, nastavitelný bar |
Zpětná klapka | Ano |
Délka kabelu | 15 m |
Q max | 7,2 m³/hod |
P max | 3,8 bar |
Ochrana proti běhu na sucho | Ano |
Materiál - plášť čerpadla | Technopolymer |
Ucpávka | 2x mech. v ol. |
