Elko Hladinový komplet HRH 4
Elko Hladinový komplet HRH 4
Jednotka hladinového hlídání s funkcí dočerpávání/odčerpávání. Určeno pro automatický chod 1F a 3F čerpadel. Napájení 230 V AC, IP 65. Maximální příkon čerpadla 4kW/400 V. Více
Výrobce: ElkoKód produktu: 50724Doprava a platba
2 264 Kč s DPH
Jednotka hladinového hlídání s funkcí dočerpávání/odčerpávání. Určeno pro automatický chod 1F a 3F čerpadel. Napájení 230 V AC, IP 65. Maximální příkon čerpadla 4kW/400 V. Více
Výrobce: ElkoKód produktu: 50724Doprava a platba
Použití
Kontrola hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících.Určeno pro automatický chod 1-fázových i 3-fázových čerpadel.
• jednoduchým způsobem automatizujete provoz čerpadla v závislosti
na výšce hladiny
• kontrola hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
• dodáváno jako zapojený komplet - snadná instalace
• možnost hlídání výšky hladiny jakékoliv vodivé kapaliny
• je určeno pro automatický chod 1-fázových i 3-fázových čerpadel

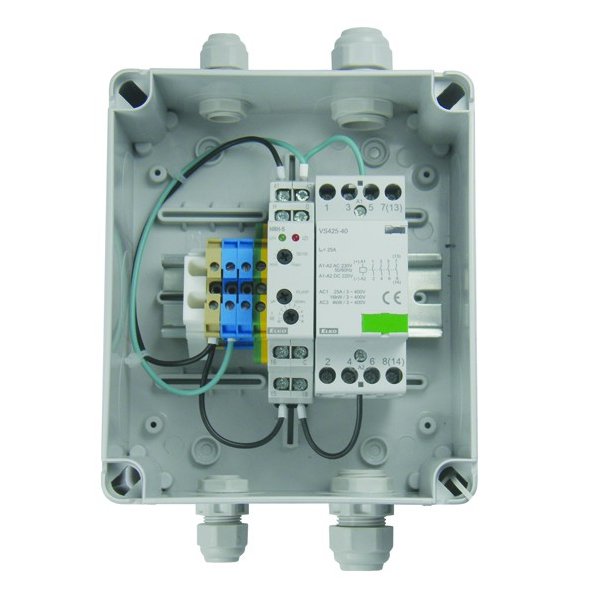

• jedná se o komplet hladinového relé HRH-5 a stykače VS425
• volba funkce dočerpávání, odčerpávání
• jednotka nemá vlastní jištění - nutno předřadit vhodný jistící prvek
• krytí sestavy je IP55
• k dispozici 4 druhy sond v různém provedení (nejsou součástí sestavy
- možno dodat)
• jednotka je umístěna v plastové skříni o rozměrech 160 x 135 x 83 mm
Specifikace

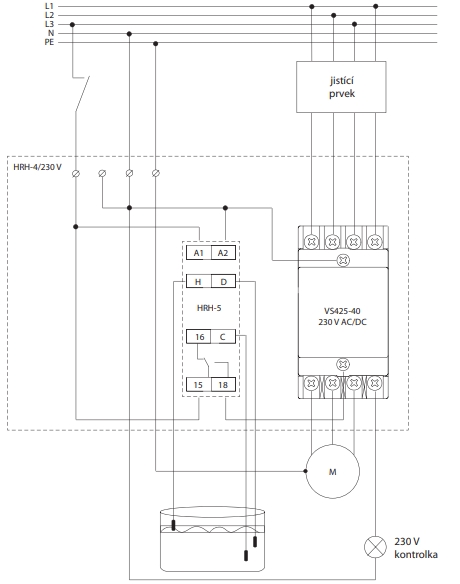

1) PUMP UP (dočerpávání) - klesne-li hladina pod dolní mez (sonda D), sepne relé a čerpadlo dočerpává kapalinu, až hladina dosáhne horní mez (sonda H), pak se relé odpojí a čerpadlo se zastaví. Při poklesu hladiny pod dolní mez se situace opakuje. Po zapnutí napájení se automaticky sepne relé a čerpadlo dočerpá kapalinu až po horní mez.
2) PUMP DOWN (odčerpávání) - stoupne-li hladina nad horní mez, relé sepne a čerpadlo odčerpává kapalinu. Pokud hladina dosáhne spodní mez, relé se odpojí a čerpadlo se zastaví. Po zapnutí napájení je relé v klidovém stavu a čerpadlo se spustí až při překročení horní meze.
3) Spojíme-li vstupy H a D a připojíme je k jediné sondě, zařízení bude udržovat jednu jedinou hladinu (horní a dolní mez splynou v jednu úroveň). Ve funkci PUMP UP relé sepne tehdy, klesne-li hladina pod úroveň sondy. Čerpadlo dočerpává kapalinu a dosáhne-li hladina úroveň sondy, relé se odpojí a čerpadlo se zastaví. Hladina je tedy udržována v úzkém rozmezí kolem úrovně sondy. Ve funkci PUMP DOWN relé sepne tehdy, dosáhne-li hladina úrovně sondy. Čerpadlo odčerpává kapalinu, až hladina poklesne pod úroveň sondy - relé odpojí a čerpadlo se zastaví.
- jednoduchým způsobem automatizujete provoz čerpadla v závislosti na výšce hladiny
- kontrola hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících...
- dodáváno jako zapojený komplet - snadná instalace
- možnost hlídání výšky hladiny jakékoliv vodivé kapaliny
- je určeno pro automatický chod 1-fázových i 3-fázových čerpadel
- jedná se o komplet hladinového relé HRH-2 a stykače VS425
- volba funkce dočerpávání, odčerpávání
- jednotka nemá vlastní jištění - nutno předřadit vhodný jistící prvek
- krytí sestavy je IP55
- k dispozici 4 druhy sond v různém provedení (nejsou součástí sestavy - možno dodat)
- jednotka je umístěna v plastové skříni o rozměrech 160x135x83
- kontrola hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících...
- dodáváno jako zapojený komplet - snadná instalace
- možnost hlídání výšky hladiny jakékoliv vodivé kapaliny
- je určeno pro automatický chod 1-fázových i 3-fázových čerpadel
- jedná se o komplet hladinového relé HRH-2 a stykače VS425
- volba funkce dočerpávání, odčerpávání
- jednotka nemá vlastní jištění - nutno předřadit vhodný jistící prvek
- krytí sestavy je IP55
- k dispozici 4 druhy sond v různém provedení (nejsou součástí sestavy - možno dodat)
- jednotka je umístěna v plastové skříni o rozměrech 160x135x83
- jednoduchým způsobem automatizujete provoz čerpadla v závislosti na výšce hladiny
- kontrola hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících...
- dodáváno jako zapojený komplet - snadná instalace
- možnost hlídání výšky hladiny jakékoliv vodivé kapaliny
- je určeno pro automatický chod 1-fázových i 3-fázových čerpadel
- jedná se o komplet hladinového relé HRH-2 a stykače VS425
- volba funkce dočerpávání, odčerpávání
- jednotka nemá vlastní jištění - nutno předřadit vhodný jistící prvek
- krytí sestavy je IP55
- k dispozici 4 druhy sond v různém provedení (nejsou součástí sestavy - možno dodat)
- jednotka je umístěna v plastové skříni o rozměrech 160x135x83
- jednoduchým způsobem automatizujete provoz čerpadla v závislosti na výšce hladiny
- kontrola hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících...
- dodáváno jako zapojený komplet - snadná instalace
- možnost hlídání výšky hladiny jakékoliv vodivé kapaliny
- je určeno pro automatický chod 1-fázových i 3-fázových čerpadel
- jedná se o komplet hladinového relé HRH-2 a stykače VS425
- volba funkce dočerpávání, odčerpávání
- jednotka nemá vlastní jištění - nutno předřadit vhodný jistící prvek
- krytí sestavy je IP55
- k dispozici 4 druhy sond v různém provedení (nejsou součástí sestavy - možno dodat)
- jednotka je umístěna v plastové skříni o rozměrech 160x135x83
- jednoduchým způsobem automatizujete provoz čerpadla v závislosti na výšce hladiny
- kontrola hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících...
- dodáváno jako zapojený komplet - snadná instalace
- možnost hlídání výšky hladiny jakékoliv vodivé kapaliny
- je určeno pro automatický chod 1-fázových i 3-fázových čerpadel
- jedná se o komplet hladinového relé HRH-2 a stykače VS425
- volba funkce dočerpávání, odčerpávání
- jednotka nemá vlastní jištění - nutno předřadit vhodný jistící prvek
- krytí sestavy je IP55
- k dispozici 4 druhy sond v různém provedení (nejsou součástí sestavy - možno dodat)
- jednotka je umístěna v plastové skříni o rozměrech 160x135x83
Parametry
Citlivost sond | 5 - 100 kΩ |
---|---|
Elektrická pevnost | 3.75 kV |
Hlídání hladiny vody | Ano |
Hmotnost | 834 g |
Krytí IP | 55 |
Max. délka přívodního vodiče k sondám | 70 m |
Max. spínaný výkon (P) AC1 pro 230 V | 9 / 3 fáze kW |
Max. spínaný výkon (P) AC1 pro 3x400V | 16 kW |
Max. spínaný výkon (P) AC3 pro 230V | 2,2 / 3 fáze kW |
Max. spínaný výkon (P) AC3 pro 3x400V | 4 kW |
Mechanická životnost v cyklech | 3 000 000 |
Montážní poloha | Libovolná |
Napájecí napětí | 230/400 V |
Napětí na sondách (U) | max. 3,5 V |
Počet kontaktů NO | 4 |
Příkon | 7 W |
Proud na sondách | < 0,1 mA |
Řízení dopouštění a vypouštění | Ano |
Rozměry (v x š x h) | 160x135x83 mm |
Stupeň znečištění | 2 |
Umístění v suchém prostředí | Ano |
