IRIBOX EZ 5 EXPERT 25 - k vlastnímu sestavení - se 5 ventily
IRIBOX EZ 5 EXPERT 25 - k vlastnímu sestavení - se 5 ventily
Veškeré komponenty k vlastnímu sestavení šachtice IRIBOX EZ-5 EXPERT 25 s 4 ventily Hunter PGV, 1 ventilem PGV 101 s regulací průtoku, předvrtanou šachticí a všemi ostatními komponenty v sadě pro snadnou instalaci bez nářadí. Pro potrubí 25 mm. Více
Výrobce: IRIBOXKód produktu: 11445Doprava a platba
4 915 Kč s DPH
Veškeré komponenty k vlastnímu sestavení šachtice IRIBOX EZ-5 EXPERT 25 s 4 ventily Hunter PGV, 1 ventilem PGV 101 s regulací průtoku, předvrtanou šachticí a všemi ostatními komponenty v sadě pro snadnou instalaci bez nářadí. Pro potrubí 25 mm. Více
Výrobce: IRIBOXKód produktu: 11445Doprava a platba
Sada2
![11404 11404](https://irimon.s1.cdn-upgates.com/_cache/7/4/7438d01ef95c4298cee3b595c93f477f-n65fb8dce413db.jpeg)
IRIBOX Rozšíření o ventil PGV s reg. průtoku, 25 mm
570,25 Kč bez DPH
![11403 11403](https://irimon.s1.cdn-upgates.com/_cache/7/2/7218a01cc101d791f6d177f437cfee7f-r65f101d918bae.jpeg)
IRIBOX Rozšíření o ventil PGV, 25 mm
550,41 Kč bez DPH
Použití
Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků AZS - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možný pohodlný přístup k jednotlivým prvkům a jejich servis.Předvrtaná šachtice IRI-BOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Tento typ šachtice je určen pro připojení na 25 mm potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. Osazují se ventily bez regulace a s regulací průtoku. Ventily s regulací průtoku jsou vhodné především pro mikrozávlahu.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů. Šachta je určená pro zahrady RD, případně pro málo exponované plochy, a není určena pro pojezd těžší zahradní technikou. Dodávané ventily PGV je možné ovládat pouze pomocí nástěnných ovládacích jednotek, které disponují vlastní trafostanicí. Je vyloučeno ovládání pomocí jednotek napájených bateriemi. Pro ovládání pomocí bateriové jednotky je možné si objednat variantu s 9 VDC cívkami.

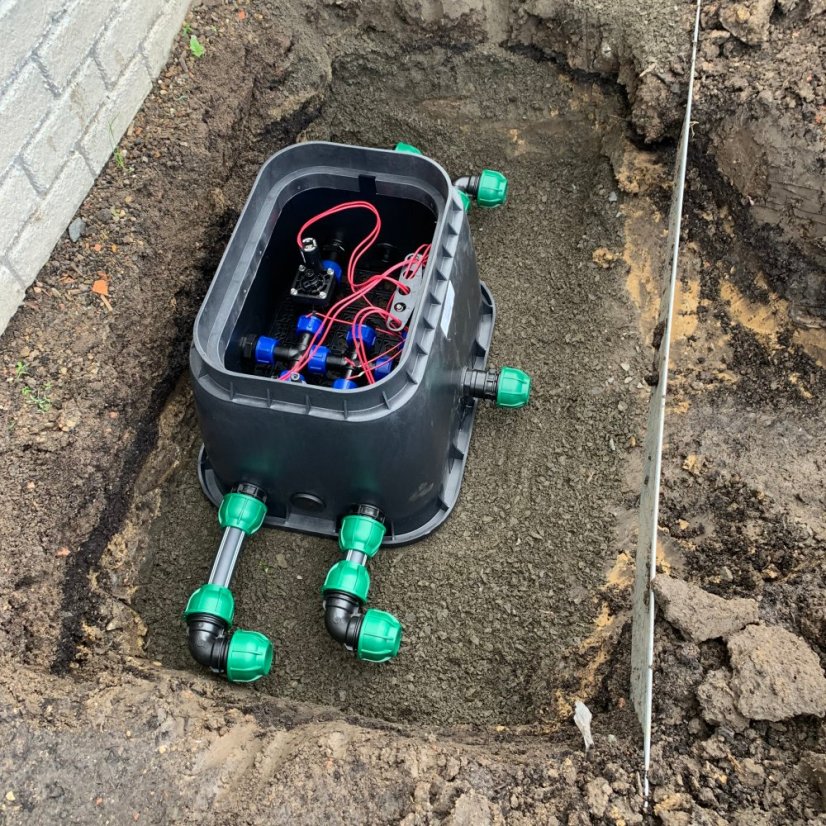

Šachtu je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, aby se v ní nedržela voda. Okolí šachty je obsypáno jemnou zeminou a řádně zhutněno. Je možná instalace na základový rošt, který si lze dokoupit. Vhodný je jako ochrana před proniknutím živochichů.
Specifikace

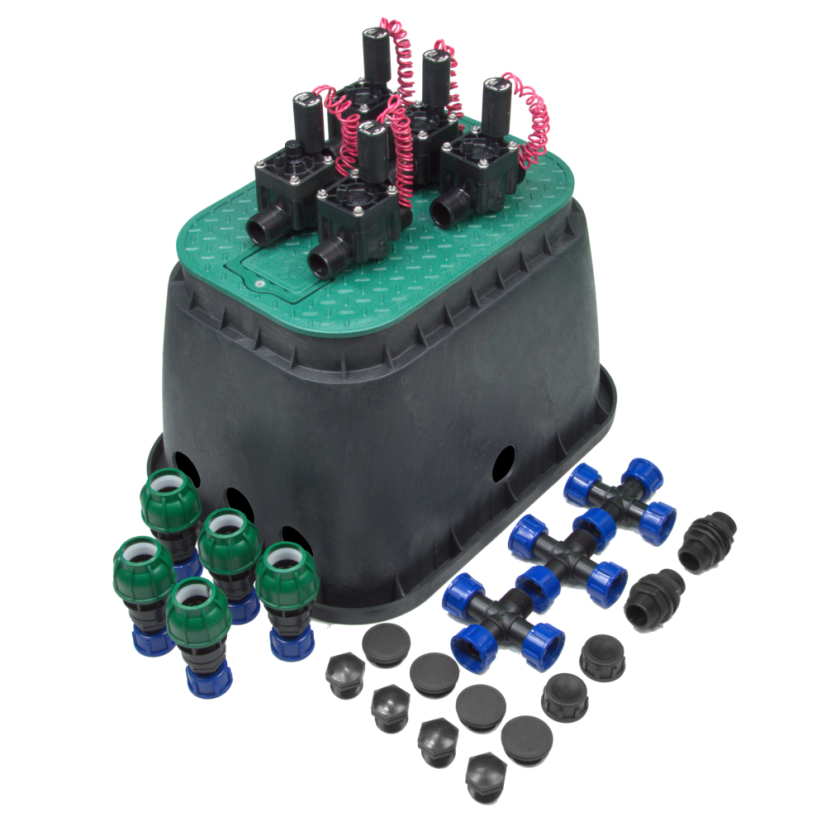

Set obsahuje:
- Ventilová šachta STANDARD „Ez OPEN“ s otvory
- 4x elektromagnetický ventil PGV 1“, vnější závit
- 1x elektromagnetický ventil PGV 1“ s regulací průtoku, vnější závit
- 5x tvarovka DG s přímou přechodkou na 25 mm potrubí
- 6x zátka na křížové tvarovky
- 8x zátka na otvor v šachtici
- 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
- 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
- 15x těsnící kroužek
- 2x přívodní prostupka s víčkem
Dodáváno v rozebraném stavu s návodem pro vlatní kompletaci.
Parametry
Dimenze připojení na potrubí | 25 mm |
---|---|
Dimenze připojovacího závitu | 1 " |
Hmotnost | 5,987 kg |
Kompatibilní s regulátorem tlaku ACCU SET | Ano |
Manuální ON/OFF | Ano |
Materiál | polypropylen |
Maximální doporučený pracovní tlak | 6 bar |
Napájecí napětí ovládací cívky | 24 V AC |
Otevírání víka | vyklopením |
Počet ventilů | 5 |
Pracovní proud | 230 mA |
Pracovní tlak | 1,5 - 6 bar |
Připojovací závit | Vnější závit |
Proud při spuštění | 475 mA |
Průtok | 0,4 - 150 l/min |
Rozměr víka | 41 x 28 cm |
Rozměr základny | 52 x 40 cm |
Typ Dopravy | XL |
Vhodný pro pitnou vodu | Ne |
Výrobce | Irimon |
Výška šachtice | 33 cm |
Zajištění víka proti otevření | Ano |
Způsob zajištění víka proti otevření | zajišťovací šroub |
Manuální odvzdušnění | Ano |
