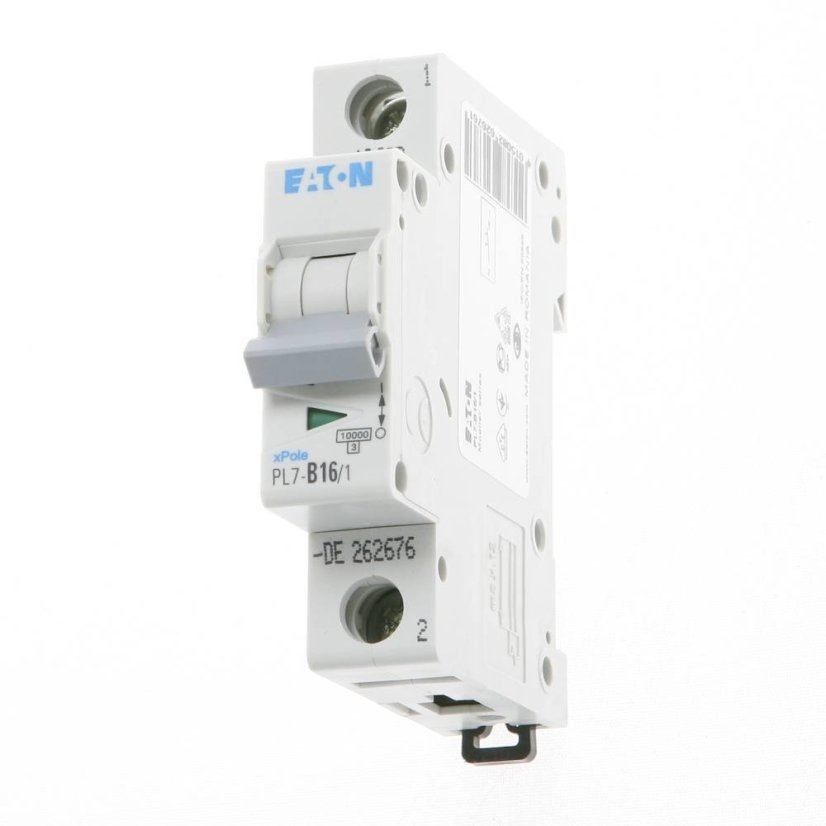

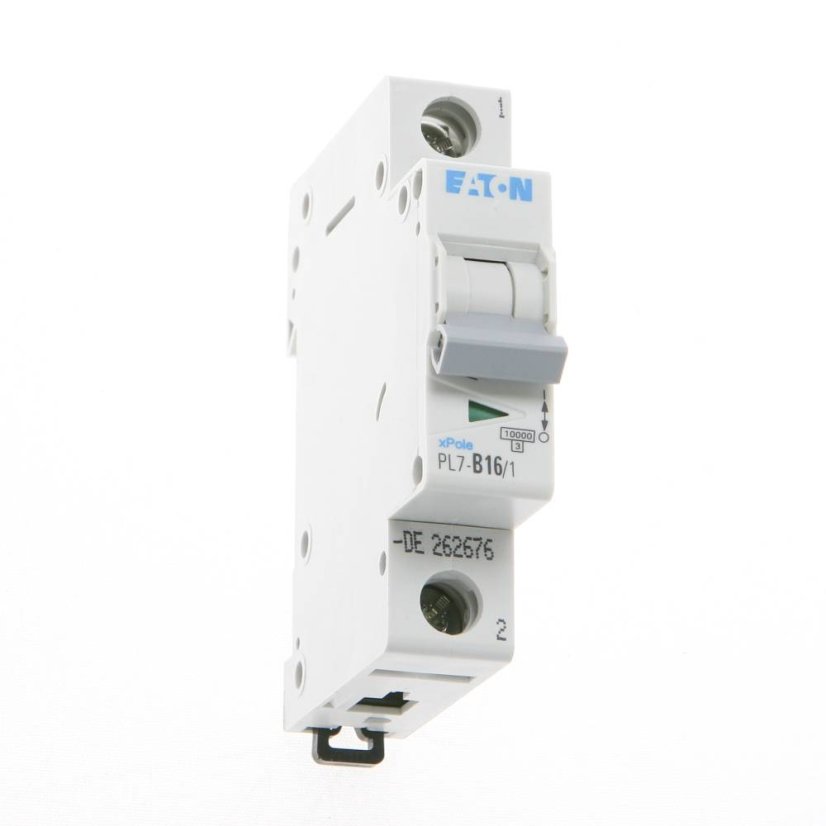

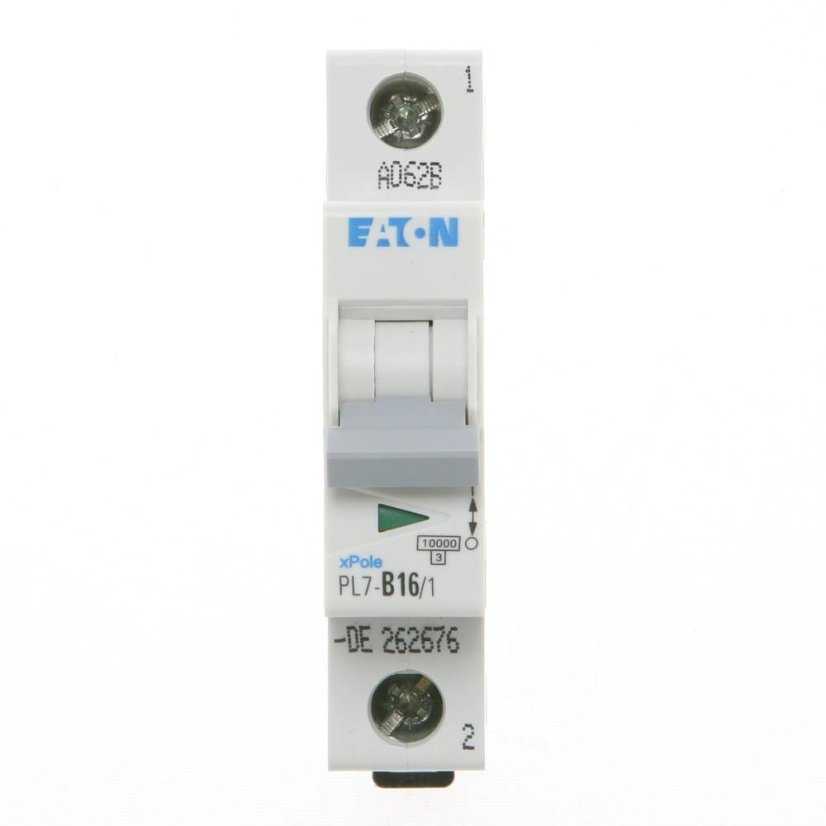

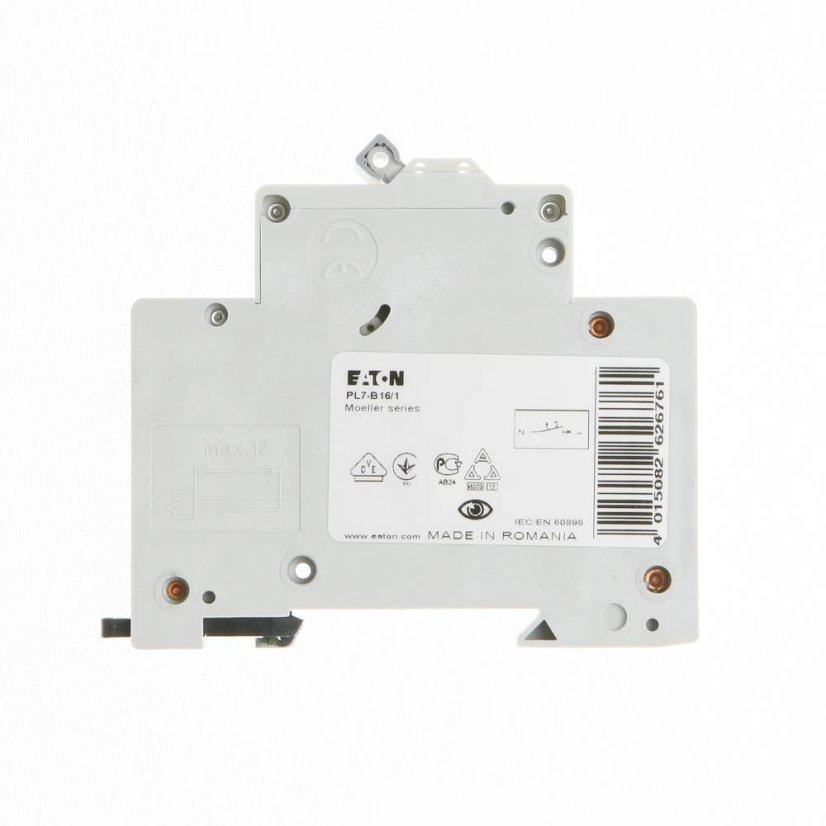

EATON Jednopólový jistič "B" - PL7 B16/1
EATON Jednopólový jistič "B" - PL7 B16/1
Jednofázový jistič EATON s charakteristikou B. Jištění el. vedení proti zkratu nebo nadproudu. Více
Výrobce: EATONKód produktu: 39407Doprava a platba
156 Kč s DPH
Jednofázový jistič EATON s charakteristikou B. Jištění el. vedení proti zkratu nebo nadproudu. Více
Výrobce: EATONKód produktu: 39407Doprava a platba
Použití
Jednofázový jistič s charakteristikou B pro jištění obvodů do 16 A.Jističe EATON jsou určeny pro nadproudovou ochranu elektrických vedení a zařízení nízkého napětí. Splňují požadavky norem ČSN EN 60898, příp. ČSN EN 60947-2.
• Jistič k ochraně proti přetížení a zkratu v instalacích
• Vypínací schopnost 10 kA
• Signalizace vypnuto-zapnuto
• Správné připojení vodičů do svorek zajišťuje vodicí clonka
• Třípolohová západka pro snadnou montáž a demontáž
na přístrojovou lištu dle EN 60715
• Možnost dodatečné montáže příslušenství
• Barevné ovládací páčky pro snadnou identifikaci In jističe
Použití pro jištění světelných a zásuvkových
obvodů s nízkými proudovými rázy
Specifikace
Jističe PL7
- vypínací schopnost 10 kA (ČSN EN 60898)
- vypínací charakteristiky typu B
- montáž na přístrojovou lištu
- průřez připojovaného vodiče do 25 mm2
- barevné ovládací páčky podle jmenovitého proudu
- příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém
Instalační jističe PL7 pro použití v domovních instalacích a průmyslu. Nejmenší jističe ve své kategorii (výška pouze 80 mm).
Parametry
Barva páčky | Šedá |
---|---|
Charakteristika jističe | B |
Dodatečná montáž příslušenství | Ano |
Druh napětí | AC |
Frekvence | 50 Hz |
Hmotnost | 104 g |
Jmenovitá vypínací zkratová schopnost [Icn] | 10 kA |
Jmenovité napětí | 48 V DC, 230 V AC |
Jmenovitý proud jističe | 16 A |
Kategorie přepětí | 3 |
Krytí IP | 20 |
Maximální předřazená pojistka | 125 A gL |
Montáž na DIN lištu | Ano |
Montážní poloha | Libovolná |
Počet modulů na DIN liště | 1 |
Počet pólů | 1 |
Rozměry (v x š x h) | 49x49x21 mm |
Rozsah teplot | -25 až +75 °C |
Signalizace vypnuto-zapnuto | Ano |
Stupeň znečištění | 2 |
Svorkovnice | Třmenová /hlavičková |
Svorkovnice pro průřezy | 1 - 25 mm² |
Třída omezení energie (třída selektivity) | 3 |
Ztrátový výkon na jeden pól, v závislosti na proudu | 0 W |
Ztrátový výkon přístroje, v závislosti na proudu | 2,2 W |
